Solární regulátor MPPT BKI 4kW pro fotovoltaický ohřev vody

Detailní popis produktu

Solární regulátor MPPT BKI 4kW (pro fotovoltaický ohřev vody)

Měnič umožňuje přímé použití systémů fotovoltaických panelů pro napájení odporových topných zařízení, jako jsou elektrokotle, topidla, topné rohože, ohřev vody atd.

Maximální výkon regulátoru je 4000W. Prioritně využívá vstupu z fotovoltaických panelů a při poklesu tohoto napětí pod 120V bude ohřev vody napájen ze síťového napětí 230V AC.

Je navíc vybaven i AC vstupem, který umožňuje připojení invertoru k síťovému napětí a ohřev vody i v době, kdy je sluneční záření pro ohřev nedostačující. Regulátor umí pracovat v čistě v ostrovním režimu.

Po instalaci bude regulátor MPPT fungovat inteligentně. Solární energie je prioritním zdrojem, když je solární energie nedostatečná, regulátor automaticky přepne napájení zátěže na veřejnou AC síť.

Regulátor vyhovuje novým podmínkám NZÚ 2024, ale je nutné AC vstup spínat externím termostatem (není součástí balení) vázaným na minimální teplotu zásobníku s čidlem (není součástí balení) umístěným v zásobníku ve vhodné výšce.

Hlavní vlastnosti

•  Technologie sledování maximálního bodu výkonu.
•  Účinnost >99 %.
•  Pokročilý řídicí čip DSP, inteligentní řízení.
•  Vysoké napětí 350Vdc max.
•  Nízká spotřeba energie.
•  Nízká pracovní teplota.
•  Krytí IP65.
•  Žádné přetoky do sítě.

Jednoduchý systém

Vyžaduje pouze připojení příslušného počtu fotovoltaických panelů o max. výkonu 4000 W s provozním napětím 160 ~ 350V DC, síťovému napětí 230C AC a propojení s odporovou zátěží, např . elektrický ohřívač, elektrický bojler, topné spirály, podlahové vytápění apod.

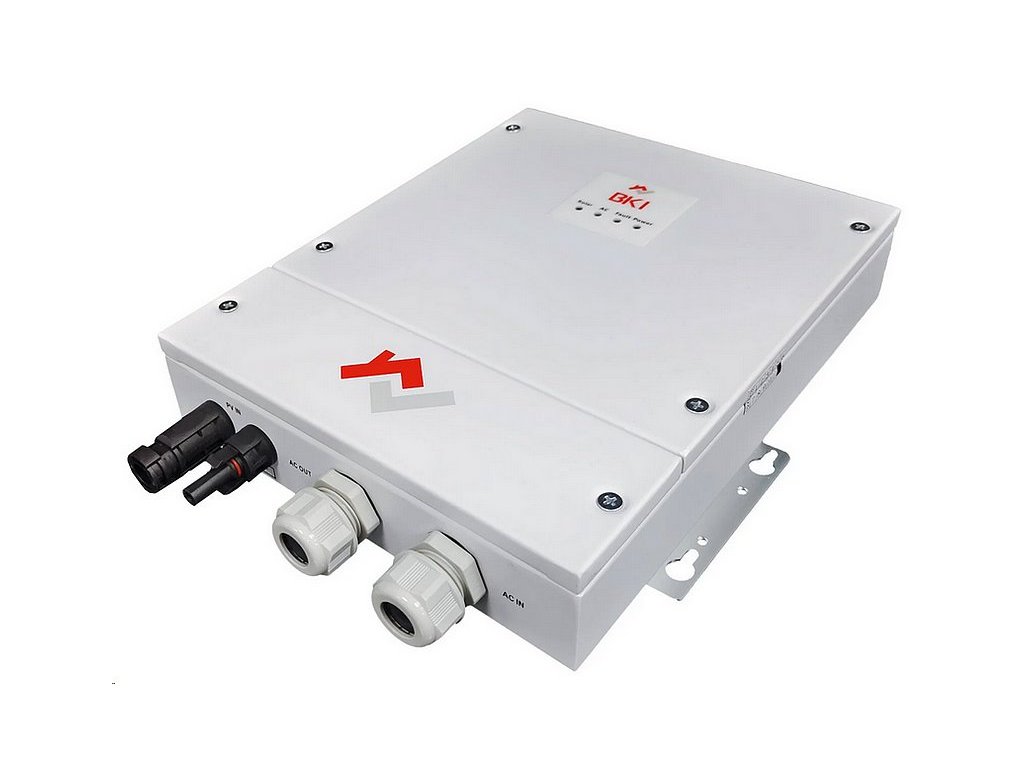

Regulátor je vybaven LED diodovým panelem, který uživatele informuje o stavu v jakém se invertor aktuálně nachází:


• indikace ohřevu vody z FV panelů
• indikace ohřevu vody ze sítě 230V AC
• indikace provozu
• indikace chybového stavu


Stejnosměrný proud generovaný v panelech, který nelze přivádět přímo do topných zařízení, se v měniči přeměňuje na střídavý proud, který lze použít k napájení topných zařízení.

Maximální výkon systému je 4000 W. Invertor má prioritní vstup z fotovoltaických panelů a při nedostatku slunečního záření bude ohřev vody napájen ze síťového napětí 230V AC.

Technologie sledování bodu maximálního výkonu (MPPT)

Technologie sledování bodu maximálního výkonu dokáže detekovat výkon generovaný solárním panelem v reálném čase a modulovat proudový odběr tak, aby byla v každém okamžiku zajištěna maximální výtěžnost energie ze solárního pole. Tento proces automaticky realizován prostřednictvím řady výpočtů v procesoru.

Funkce ochrany

Výkon solárního panelu je příliš vysoký

Maximální vstupní napětí regulátoru je omezeno na 350 VDC. Pokud výkon pole solárních článků připojeného k regulátoru překročí jmenovitou maximální hodnotu, regulátor výkon omezí pouze na jmenovitou hodnotu. Zbylý výkon solárního pole nebude využitý.

Zkrat na vstupním vedení solárního pole

Pokud je vstupní vedení solárního panelu zkratováno, regulátor se bude chovat tak, jako by žádné solární pole nebylo připojeno. Po odstranění zkratu regulátor automaticky obnoví činnost.

Ochrana proti přehřátí

Pokud je větrání v okolí regulátoru nedostatečné, teplota regulátoru se bude zvyšovat a překročí normální rozsah provozní teploty, regulátor začne utlumovat svůj výkon, aby přehřívání zastavil. Jakmile teplota klesne, regulátor automaticky obnoví činnost na plný výkon.

Funkce alarmu

Alarm vysokého vstupního napětí AC

Pokud střídavé napětí překročí 260 VAC, rozsvítí se ukazatel poruchy, AC výstup se odpojí. Pokud napětí klesne pod 260VAC, ukazatel poruchy zhasne a regulátor obnoví napájení výstupu.

Alarm vysokého vstupního napětí solárního pole

Napětí otevřeného obvodu soustavy solárních panelů připojené k regulátoru musí být nižší než 350 VDC. Pokud otevřený obvod solárních panelů překročí maximální vstupní napětí specifikované regulátorem, regulátor přestane fungovat nebo může dojít k jeho poškození.

Jak je u regulátoru zajištěno galvanické oddělení od distribuční sítě?

Solární regulátor Geti je sítí pouze zálohovaný, má v sobě přepínací relé, které jeho výstup připojí buď na obvod měniče, nebo přímo na síť, aby se pro síť stal průchozím (tzv. bypass). Protože jsou oba zdroje napájení takto mechanicky oddělené, není možné, aby regulátor způsobil nepovolenou dodávku do sítě, tedy o PPP není potřeba žádat.

Jelikož spínání výstupu probíhá pomocí relé, regulátor napájí výstup buď čistě z panelů, nebo čistě ze sítě. Žádná vzájemná kombinace obou zdrojů není v jakýkoliv okamžik možná. Z tohoto důvodu není potřeba ani řešit spínání HDO (N0%).

Pokud bychom chtěli síť k invertoru připojit jen při nízkém tarifu v síti, pak je nezbytné použít přídavné zařízení k tomu určené, invertor Geti sám o sobě žádnou takovou funkci nemá.


Kolik fotovoltaických panelů potřebuji ?

Při výběru fotovoltaických solárních panelů dodržte několik zásad. Pokud budete vybírat typ a počet panelů, tak když budete mít méně panelů tak s větším napětím, když více panelů tak s nižším napětím. Pozor - nepodceňujte ochranu přepětím, odpojovač DC, pojistkovou ochranu a uzemnění.

Celkový výkon panelů by měl být cca shodný nebo vyšší jako je příkon spirály v bojleru. Je důležité nepřetěžovat spirálu vysokým napětím.

Při nižším výkonu bude vše fungovat také, ale sníží se šance na plné nahřátí čistě z panelů v zatažených dnech. Obvláště pak v zimním období.

Počet panelů (zapojené v sérii/za sebou) volte takový, aby panely v součtu poskytovaly přibližně napětí spirály.

Často se např. používá 6ks 450Wp panelů, které poskytují při max.výkonu cca 42V
(6x42V = 252V, 6x450W = 2700W)

Maximální napětí panelů (Vmax) bez zatížení (napětí naprázdno – Voc) nesmí ani v mrazu, kdy je napětí znatelně vyšší, překročit maximální dovolené vstupní napětí měniče!

Jak lze sledovat podrobně stav zařízení?

BKI MPPT je vybavený pouze LED diodovým panelem, který uživatele informuje o stavu v jakém se měnič aktuálně nachází, což většině uživatelů stačí.

Jestliže ovšem chcete sledovat podrobně data na displeji, tak doporučujeme si samostatně zakoupit (není součástí balení) a připojit na AC výstup malý panelový indukční wattmetr s barevným podsvíceným LCD displejem.

Toto multifunkční zařízení měří a zobrazuje střídavé napětí, proud, výkon, spotřebu, výkonový faktor (účinník) a externím čidlem i teplotu. Každý z měřených parametrů je zobrazen jinou barvou, takže údaj je velmi jasný a čitelný. Uživatel může snadno kontrolovat změny výše uvedených parametrů v obvodu, ke kterému je měřič připojen.

Technické parametry

• Rozsah vstupního napětí: 160 až 350 V DC
• Rozsah provozního napětí MPPT: 120–340 V DC
• Rozsah výstupního napětí: 0 – 260 V AC
• Výstupný proud: 20 A max.
• Maximální výkon: 4000 W
• Připojení FV panelů: Sériově nebo sériově paralelně
• Prioritní vstup: FV panely
• Záložní vstup: síťový 230V AC
• Pracovní teplota: -25 °C ~ + 55 °C
• Účinnost MPPT: > 99 %

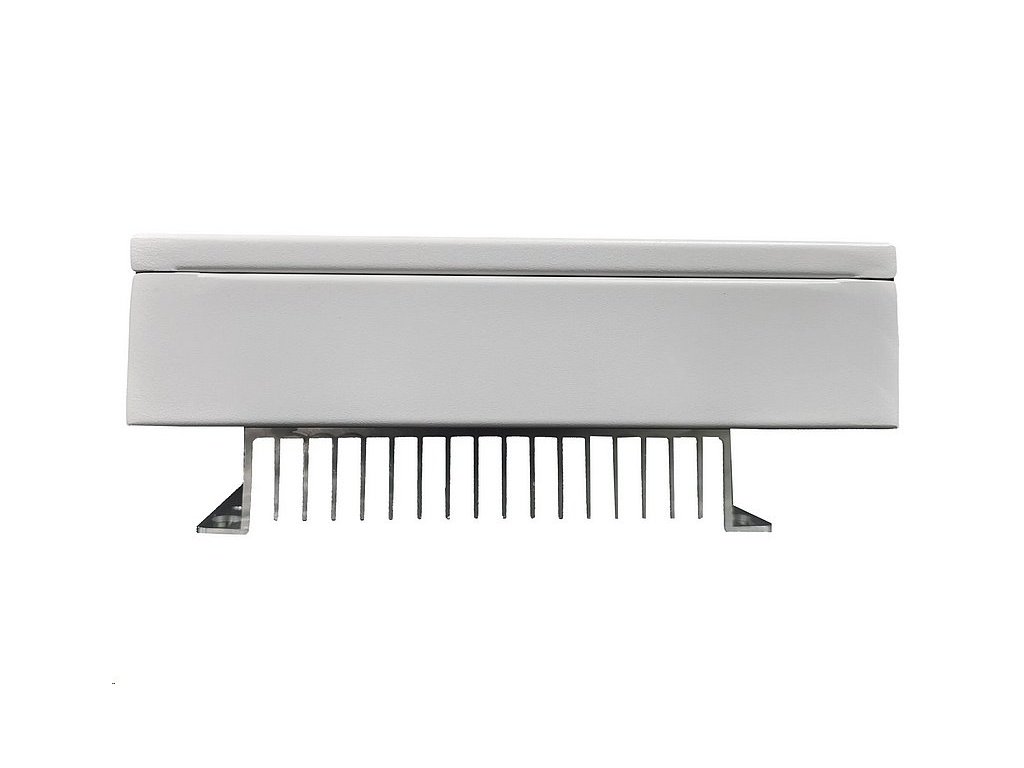

• Chlazení: pasívní
• Ochrana proti zkratu na vstupu
• Ochrana proti přehřátí
• Vstupní připojení FV panelů: MC4 konektory
• Vstupní připojení 230V AC: šroubovací svorka
• Výstupní připojení 230V AC: šroubovací svorka

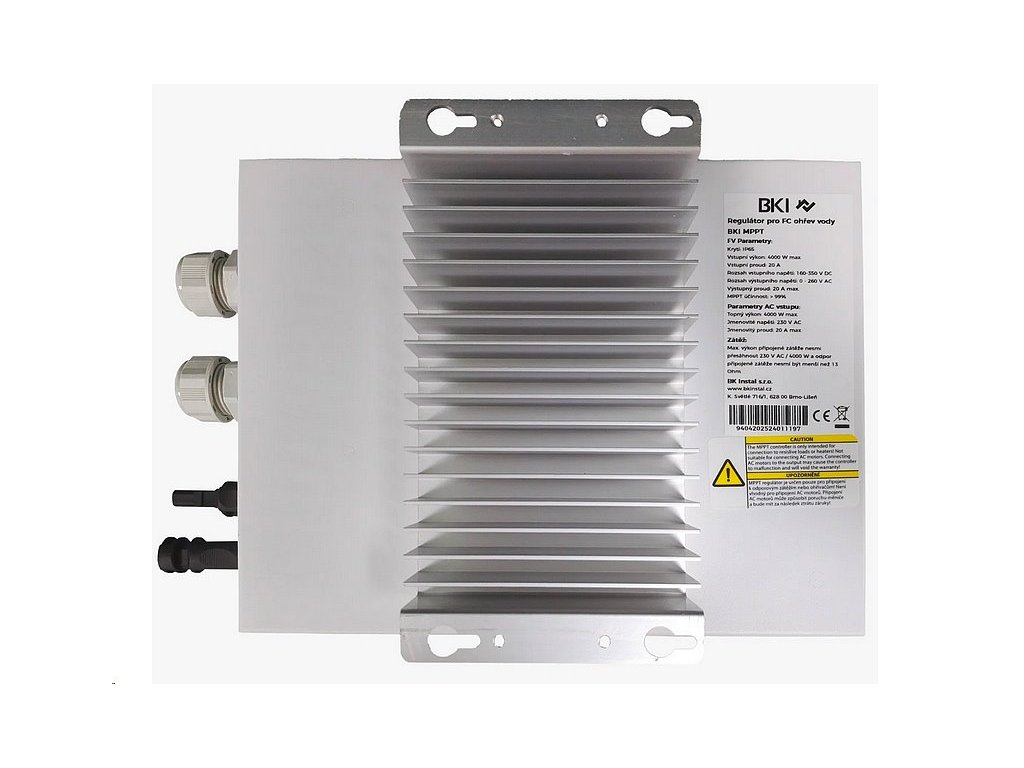

• Materiál: Hliník
• Stupeň krytí: IP65
• Rozměry (D x Š x V): 250 x 155 x 80 mm
• Hmotnost: 3 kg
